F6521SAVGI8是一款 8 通道發射有源波束成形射頻集成電路，設計用于 Ku 波段 SATCOM 平面相控陣天線。該集成電路有一個公共射頻輸入端口和八個輸出通道。八個獨立控制的輸出通道可驅動電子掃描陣列（ESA）的八個單極化元件或四個雙極化元件。每個通道都有 6 位數字相位控制（覆蓋 360°）和 25dB 增益控制（最小步長為 0.2dB），可實現精確的波束模式和偏振控制。

RFIC 采用 2.1 - 2.5V 單電源供電，標稱小信號增益為 28dB，每個通道的典型 P1dB 為 10.5dBm。F6521 效率很高，具有低功耗待機模式和每個通道的獨立使能控制功能。該器件的 SPI 總線和控制引腳通過標準 1.8V 邏輯工作，速度高達 50MHz。先進的數字模式和大容量片上存儲器使陣列級光束位置切換時間小于 100ns，大大減少了死區時間和延遲。

最后，F6521采用緊湊、CTE 匹配的 FC-BGA 有機封裝，所有射頻端口均為單端 50 歐姆匹配，大大簡化了 F6521 與大型天線面板的物理集成。

特性

? 13.75 - 14.5GHz 工作頻率

? 支持 4 個雙極性元件或 8 個單極性元件

? 360° 相位控制，6 位分辨率

? 25dB 增益控制，最小步諧為 0.2dB

? 25dB 小信號增益

? 10.5dBm 輸出 P1dB

? 2.3V 標稱單電源輸入

? 標準 1.8V 數字邏輯

? 溫度補償

? 帶數字讀數的溫度傳感器

? 具有快速光束轉向功能的高級數字模式

? 片上光束狀態存儲器

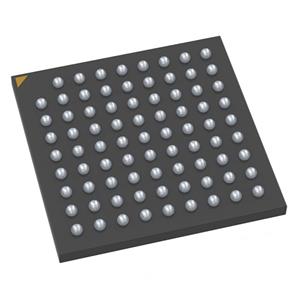

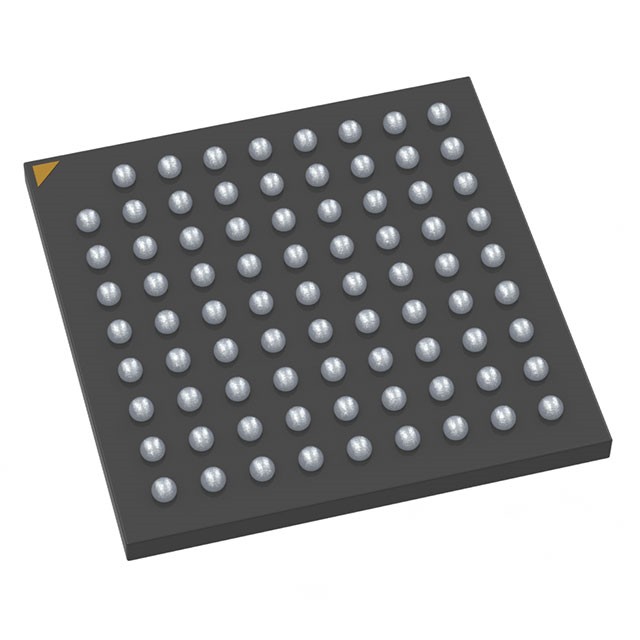

? 3.8 × 4.6 × 0.9 毫米，62 引腳 FC-BGA 封裝

典型應用

? 相控陣天線

? Ku 波段 SATCOM 終端

? 航空航天和海事
