8V97003NLGI8是一款高性能寬帶微波頻率合成器/鎖相環（PLL），通過集成壓控振蕩器（VCO）產生高達 18GHz 的輸出頻率，提供倍頻程頻率調諧范圍。 該器件提供高性能 32 位小數反饋分頻器和輸出分頻器，使用戶能夠充分利用 VCO 的寬帶特性。 該器件的品質因數（FOM）為 -236dBc/Hz，VCO 性能卓越，相位噪聲和 RMS 相位抖動極低。 8V97003 在所有工作條件和頻率下均具有 10° 的極低輸出到輸出相位偏移，可減少波束成形應用（如 5G 無線電卡大規模 MIMO 系統）中無線電路徑的重新校準。 輸出驅動器具有可編程輸出功率設置，在使用電感負載輸出端（雙端接）時，可在 8GHz 時提供 +12dBm 的高單端輸出功率，在 18GHz 時提供 +4dBm 的高單端輸出功率。 當輸出為阻性負載時，輸出驅動器可提供 +9.5dBm（8GHz）的單端輸出功率，在 12GHz 時可提供高達 -2.5dBm 的單端輸出功率。 使用差分輸出和差分測量輸出功率可進一步提高輸出功率。 8V97003 采用 3.3V 單電源供電，提供低噪聲集成 LDO，具有出色的電源抗噪能力。

特性

輸出頻率范圍：171.875.5MHz 至 18GHz

超低相位噪聲 VCO

-60.6dBc（35fs RMS）集成相位抖動，范圍為 20kHz 至 100MHz，頻率為 6GHz

品質因數：-236dBc/Hz

輸入?yún)⒖碱l率：10MHz 至 1GHz（LVPECL、LVDS）；10MHz 至 250MHz（LVCMOS）

小數 N 分頻合成器和整數 N 分頻合成器

32 位小數和模分辨率

相位頻率檢測器 (PFD) 工作頻率高達 500MHz（整數模式）或 250MHz（分數模式）

可編程射頻輸出功率電平

環境溫度范圍：-40°C 至 +95°C；外殼溫度高達 +105°C

3.3V 單電源供電

集成 LDO，良好的電源抗噪能力

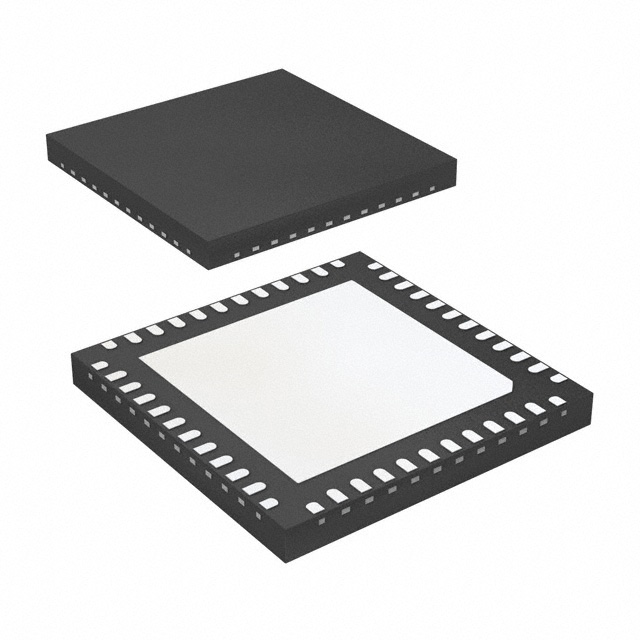

7 × 7 mm 48-VFQFN 封裝

SPI 接口與 1.8V 邏輯兼容，耐壓為 3.3V

應用

5G 基礎設施 / FWA

Ku 波段衛星通信系統

基站天線前端

用于 RRU 的 eCPRI 大規模 MIMO
