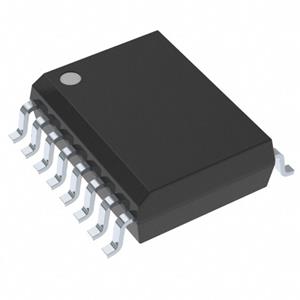

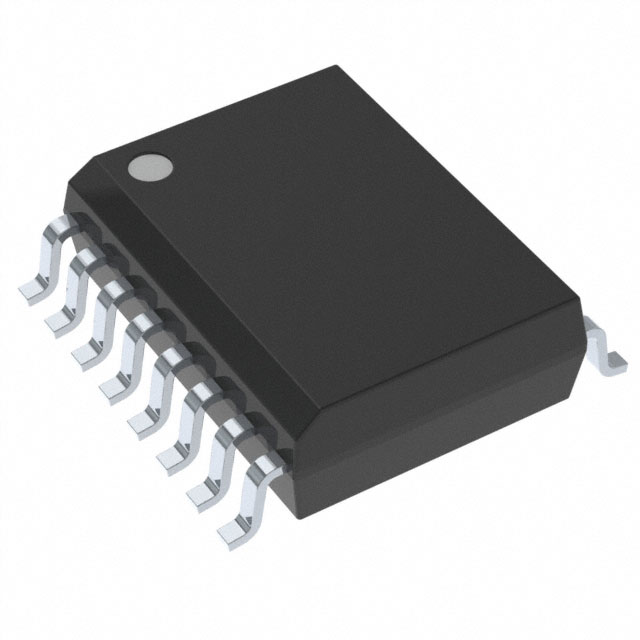

UCC21750QDWQ1是一款電隔離單通道柵極驅動器，設計用于直流工作電壓高達 2121V 的 SiC MOSFET 和 IGBT，具有先進的保護功能、出色的動態性能和穩健性。 UCC21750QDWQ1 具有高達 ±10A 的峰值拉電流和灌電流。

輸入側通過 SiO2 電容隔離技術與輸出側相隔離，支持高達 1.5kVRMS 的工作電壓、12.8kVPK 的浪涌抗擾度，隔離層壽命超過 40 年，并提供較低的器件間偏移 ，共模噪聲抗擾度 (CMTI) 大于 150V/ns。

特性

? 5.7kV RMS 單通道隔離式柵極驅動器

? 符合面向汽車應用的 AEC-Q100 標準

– 器件溫度等級 0：-40°C 至 +150°C 環境工作溫度范圍

– 器件 HBM ESD 分類等級 3A

– 器件 CDM ESD 分類等級 C6

? 高達 2121Vpk 的 SiC MOSFET 和 IGBT

? 33V 最大輸出驅動電壓 (VDD – VEE)

? ±10A 驅動強度和分離輸出

? 150V/ns 最小 CMTI

? 具有 200ns 快速響應時間的 DESAT 保護

? 4A 內部有源米勒鉗位

? 發生故障時的 400mA 軟關斷

? 具有 PWM 輸出的隔離式模擬傳感器

– 采用 NTC、PTC 或熱敏二極管的溫度感應

– 高電壓直流鏈路或相電壓

? 過流警報 FLT 和通過 RST/EN 重置

? 針對 RST/EN 的快速啟用和禁用響應

? 抑制輸入引腳上的 <40ns 噪聲瞬態和脈沖

? RDY 上的 12V VDD UVLO（具有電源正常指示功能）

? 具有高達 5V 過沖/欠沖瞬態電壓抗擾度的輸入/輸出

? 130 ns（最大）傳播延遲和 30 ns（最大）脈沖/器件間偏移

? SOIC-16 DW 封裝，爬電距離和間隙 > 8mm

? 工作結溫范圍：-40°C 至 +150°C

? 安全相關認證：

– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 標準的增強型絕緣

– UL 1577 組件認證計劃

應用

? 適用于 EV 的牽引逆變器

? 車載充電器和充電樁

? 用于 HEV/EV 的直流/直流轉換器
